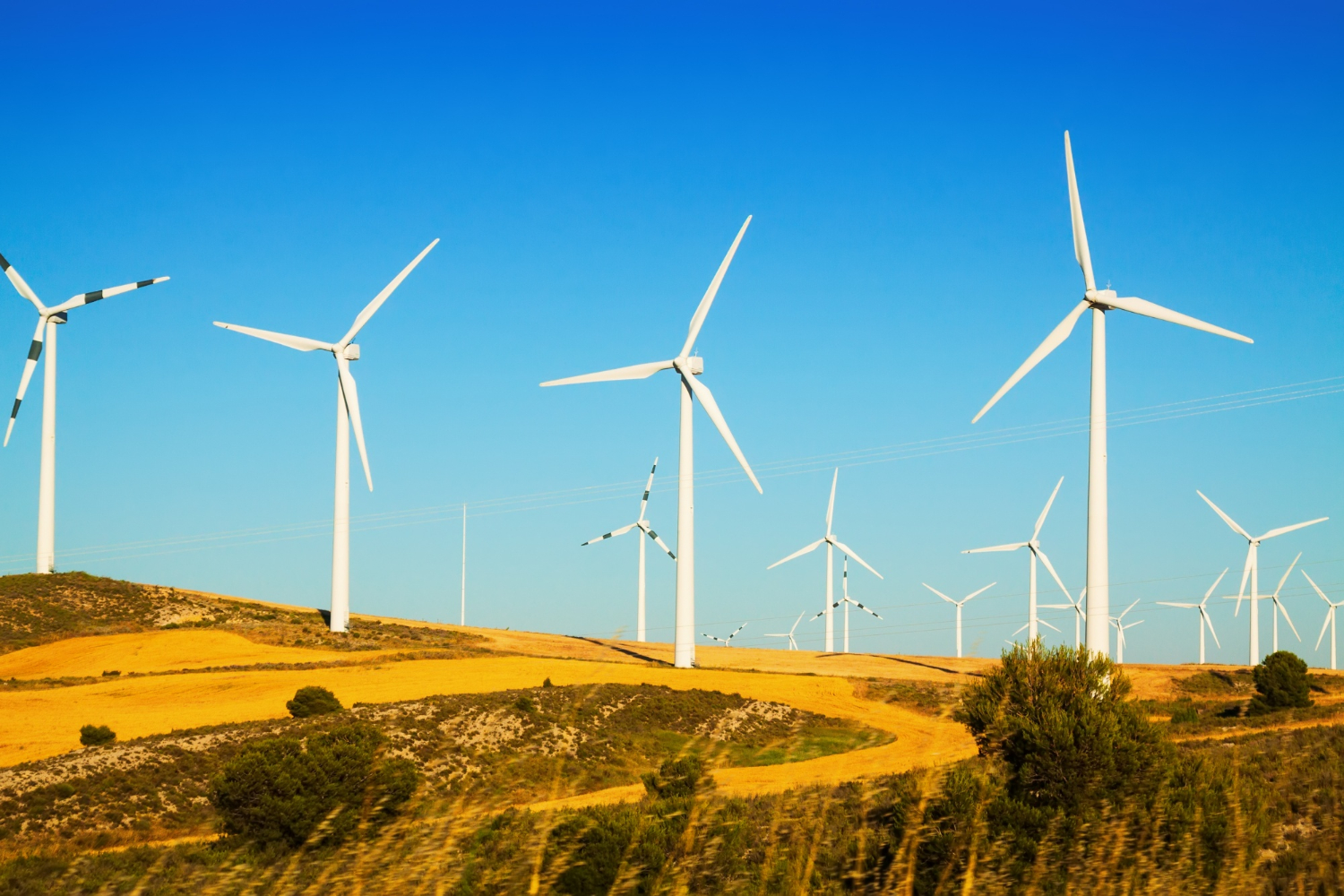

Budowa farmy wiatrowej to prace prowadzone na wielu działkach, podczas których fundamenty, drogi, place montażowe i trasy kablowe muszą powstać w konkretnych miejscach. Rozbieżności mogą spowodować trudności podczas prac ziemnych lub montażu, a także z samym działaniem farmy. Jaką rolę odgrywa geodeta w takiej inwestycji? Kiedy jego obecność jest obowiązkowa?
Czy przepisy wymagają geodezyjnej obsługi budowy farmy wiatrowej?
Elektrownia wiatrowa należy do obiektów wymagających pozwolenia. Zgodnie z art. 43 Prawa budowlanego należy wyznaczyć jej położenie w terenie, a po zakończeniu robót przeprowadzić inwentaryzację powykonawczą. Są to podstawowe czynności w ramach geodezyjnej obsługi inwestycji OZE. Za ich zapewnienie odpowiada kierownik budowy, a jeżeli go nie ustanowiono – inwestor. Pomiary może przeprowadzić wyłącznie geodeta z odpowiednimi uprawnieniami zawodowymi. Po zakończeniu budowy przygotowuje on dokumentację zawierającą wyniki pomiarów, mapę powykonawczą oraz informację o zgodności położenia obiektów z projektem zagospodarowania terenu. Jeśli stwierdzi odstępstwa, również musi je wskazać. Zgodnie z art. 57 Prawa budowlanego inwestor dołącza tę dokumentację do zawiadomienia o zakończeniu budowy albo wniosku o pozwolenie na użytkowanie. Bez niej złożone dokumenty będą niekompletne, nawet jeśli turbiny zostały już zamontowane.
Skala farm wiatrowych a ryzyko błędów bez obsługi geodezyjnej
Na terenie farmy wiatrowej powstaje wiele osobnych obiektów. Każda z kilkunastu turbin ma własny fundament, plac montażowy, drogę dojazdową i połączenie kablowe, a poszczególne stanowiska mogą znajdować się na różnych działkach. Wszystkie te elementy trzeba wyznaczyć w tym samym układzie odniesienia. Jeżeli jedna z ekip korzysta z innych lub nieaktualnych punktów pomiarowych, może wykonać fundament w niewłaściwym miejscu, poprowadzić drogę poza uzgodnionym terenem albo ułożyć kabel poza wyznaczonym pasem.
Na rozległym terenie trzeba uwzględnić także ukształtowanie gruntu. Nawet łagodny spadek, który trudno zauważyć podczas oględzin, zmienia ilość ziemi potrzebnej do przygotowania drogi, wykopu lub placu montażowego. Jeśli pomiary nie obejmą lokalnych obniżeń i wzniesień, wykonawca może zamówić za mało kruszywa albo przyjąć niewłaściwe rzędne. Skutkiem będzie gromadzenie się wody, konieczność ponownego profilowania terenu lub wykonania dodatkowych robót ziemnych. Przy farmie obejmującej wiele stanowisk taka pomyłka może zwiększyć koszty na kilku odcinkach jednocześnie.
Jak geodeta wspiera logistykę i transport elementów turbin?
Łopaty wirnika, gondolę i segmenty wieży przewozi się zestawami, które potrzebują znacznie więcej miejsca niż zwykłe samochody ciężarowe. Najwięcej problemów sprawiają zwykle skrzyżowania, ciasne zakręty oraz nagłe zmiany nachylenia drogi. Geodeta mierzy szerokość trasy, promienie łuków i różnice wysokości. Na podstawie tych danych, projektant drogi oraz firma transportowa mogą wskazać miejsca wymagające poszerzenia, wyrównania albo przygotowania tymczasowego zjazdu. Geodeta wyznacza również granice i wysokość placu montażowego, a po zakończeniu prac sprawdza, czy jego wymiary oraz poziom odpowiadają projektowi. Zbyt mały plac może uniemożliwić ułożenie łopat wirnika w pozycji przewidzianej do montażu, a nierówna nawierzchnia utrudnić prawidłowe ustawienie dźwigu.
Jakie pomiary geodezyjne są wykonywane podczas budowy i montażu turbin?
Przed rozpoczęciem robót geodeta sprawdza punkty, na których oprze późniejsze pomiary. Następnie wyznacza środek fundamentu, kierunki jego osi, granice wykopu oraz głębokość, na jakiej ma znaleźć się jego podstawa. Po przygotowaniu konstrukcji sprawdza ustawienie elementów kotwiących, do których zostanie przymocowana wieża. Ten pomiar trzeba wykonać przed betonowaniem. Późniejsze przesunięcie kotew może wymagać ingerencji w gotowy fundament. Ten etap uznalibyśmy więc za jeden z najważniejszych podczas budowy turbiny.
Trzeba także sprawdzić, czy kable łączące turbiny ze stacją elektroenergetyczną są poprawnie poprowadzone. Geodeta określa ich przebieg i głębokość przed zasypaniem wykopu, gdy przewody są jeszcze widoczne. Po przykryciu ziemią nie można już bezpośrednio sprawdzić, gdzie dokładnie zostały ułożone. Podczas montażu wieży pomiary geodezyjne mogą również służyć do kontroli jej pionowego ustawienia, jeśli wymaga tego projekt lub producent. Po zakończeniu prac geodeta mierzy gotowe obiekty i na tej podstawie przygotowuje inwentaryzację powykonawczą.
Geodezyjna obsługa inwestycji OZE jest niezbędna do poprawnego wykonania farmy wiatrowej. Zakres prac najlepiej ustalić jeszcze przed wyborem wykonawców robót ziemnych i montażowych. Jeśli planujesz taką budowę, sprawdź nasze usługi i skorzystaj z pomocy doświadczonych geodetów.
