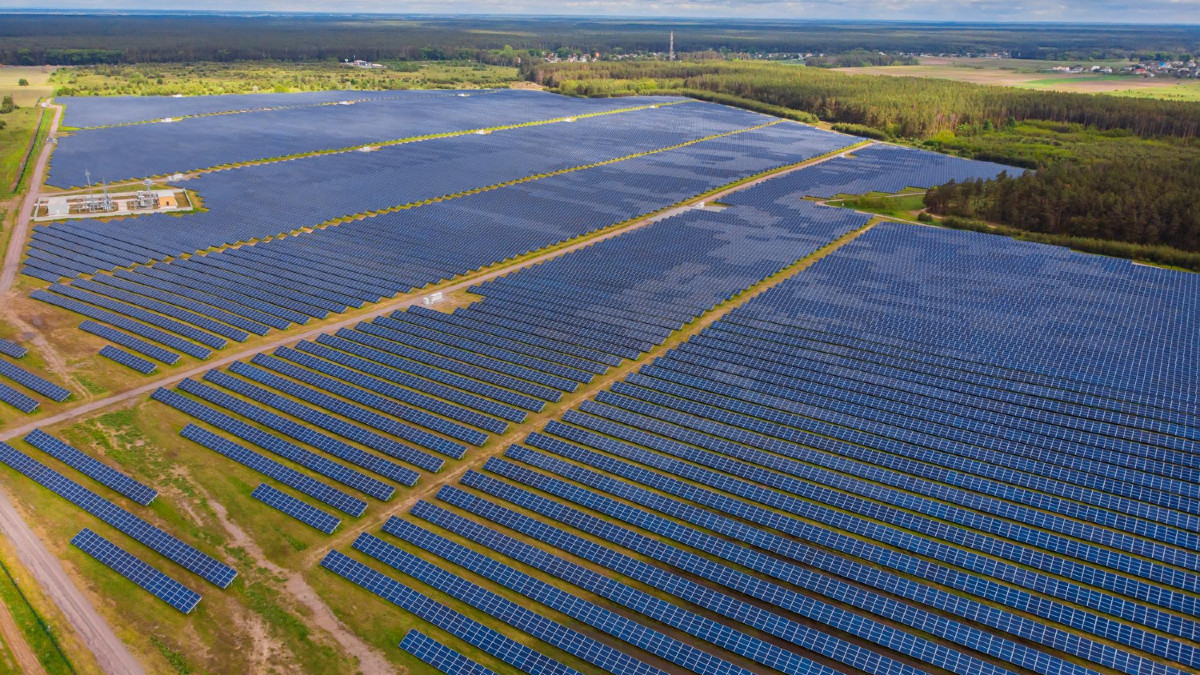

Budowa farmy fotowoltaicznej, magazynu energii czy infrastruktury przyłączeniowej wymaga dokładnych danych o terenie na różnych etapach realizacji. Zakres prac geodety zmienia się wraz z postępem inwestycji i zależy między innymi od rodzaju obiektów oraz sposobu zagospodarowania terenu. Wyjaśniamy, jakie pomiary geodezyjne są potrzebne podczas realizacji inwestycji OZE.

Jakie pomiary geodezyjne wykonuje się przed projektowaniem OZE?

Geodezyjna obsługa inwestycji OZE zaczyna się zwykle od pozyskania i zweryfikowania danych potrzebnych projektantowi. Podstawowym opracowaniem jest mapa do celów projektowych, przygotowywana z wykorzystaniem materiałów państwowego zasobu oraz aktualnych danych terenowych. Pomiary sytuacyjno-wysokościowe pozwalają określić położenie obiektów i elementów zagospodarowania oraz ich wysokości. W przypadku farmy fotowoltaicznej znaczenie mogą mieć między innymi drogi, rowy, skarpy, istniejące sieci, linie napowietrzne czy zadrzewienie, jeśli wpływają na rozwiązania projektowe. Na dużych lub mocno zagospodarowanych obszarach dane można uzupełnić przez mapowanie 3D, skaning laserowy albo fotogrametrię UAV, uzyskując chmurę punktów lub ortofotomapę. Opieranie projektu na nieaktualnym podkładzie może sprawić, że kolizja z istniejącą infrastrukturą albo problem wynikający z ukształtowania terenu ujawni się dopiero podczas robót.

Kiedy trzeba zweryfikować granice działki pod inwestycję OZE?

Przed wyznaczeniem lokalizacji paneli, dróg wewnętrznych, stacji transformatorowych czy tras kablowych trzeba sprawdzić dane dotyczące przebiegu granic nieruchomości. Jeśli położenie punktów w terenie budzi wątpliwości albo dostępna dokumentacja nie pozwala ich jednoznacznie odtworzyć, geodeta może wznowić znaki, wyznaczyć punkty graniczne lub ustalić przebieg granic działek ewidencyjnych. Zakres prac zależy od dostępnych materiałów geodezyjnych i sytuacji prawnej nieruchomości. Czynności te są prowadzone niezależnie od sporządzenia mapy do celów projektowych. Ma to szczególne znaczenie wtedy, gdy elementy inwestycji OZE mają znaleźć się blisko granicy działki albo trasa infrastruktury przebiega przez kilka nieruchomości. Wyniki pomiarów mogą być również wykorzystywane przy przygotowaniu dokumentacji potrzebnej w postępowaniach administracyjnych.

Na czym polega tyczenie inwestycji OZE?

Po przygotowaniu dokumentacji projektowej geodeta wyznacza w terenie położenie oraz wysokość zaplanowanych elementów inwestycji. Tyczenie może obejmować osie i punkty konstrukcji wsporczych paneli, fundamenty, stacje transformatorowe, trasy kablowe, przyłącza, carporty oraz miejsca montażu innych urządzeń. Zakres prac wynika z projektu wykonawczego i kolejności robót, dlatego geodezyjna obsługa inwestycji OZE powinna być dopasowana do harmonogramu budowy. Jeśli geodeta otrzyma nieaktualną wersję dokumentacji, może dojść do przesunięcia konstrukcji albo kolizji z inną częścią infrastruktury. Przed rozpoczęciem tyczenia trzeba więc sprawdzić aktualność plików, układ współrzędnych i zakres zlecenia. W przypadku rozległych inwestycji geodezyjna obsługa budowy może obejmować również założenie osnowy realizacyjnej, która służy jako punkt odniesienia dla kolejnych pomiarów.

Co obejmuje inwentaryzacja powykonawcza?

Po zakończeniu prac wykonuje się geodezyjną inwentaryzację powykonawczą obiektów, które podlegają takiemu obowiązkowi. Geodeta sprawdza położenie wykonanych elementów i przygotowuje dokumentację pokazującą stan inwestycji po realizacji. W przypadku farm fotowoltaicznych i innych instalacji energetycznych geodezyjna obsługa inwestycji OZE obejmuje również pomiary m.in. przewodów i przyłączy, które mają zostać zakryte. Trzeba je zmierzyć przed zasypaniem wykopu. Późniejsze odtworzenie ich przebiegu na podstawie wskazań inwestora, kierownika budowy czy wykrywacza przewodów nie jest traktowane jako geodezyjna inwentaryzacja powykonawcza. Na podstawie pomiarów można również sprawdzić, czy fundamenty, konstrukcje wsporcze i pozostałe obiekty zostały wykonane zgodnie z projektem.

Zakres prac geodezyjnych dobrze ustalić już podczas przygotowania harmonogramu inwestycji OZE. Pozwala to skoordynować przygotowanie dokumentacji, tyczenie i pomiary odbiorcze z kolejnymi etapami realizacji.
