Inwentaryzacja sieci wod-kan przed wdrożeniem do GIS wymaga zebrania danych, które później będą wykorzystywane przez projektantów, zarządców sieci i innych geodetów. Jeśli część informacji zostanie pominięta albo zapisana w niewłaściwy sposób, późniejsza aktualizacja bazy GIS będzie wymagała dodatkowych poprawek i ponownej weryfikacji. Co powinno znaleźć się w takiej dokumentacji?
Jakie elementy sieci wod-kan trzeba zinwentaryzować?

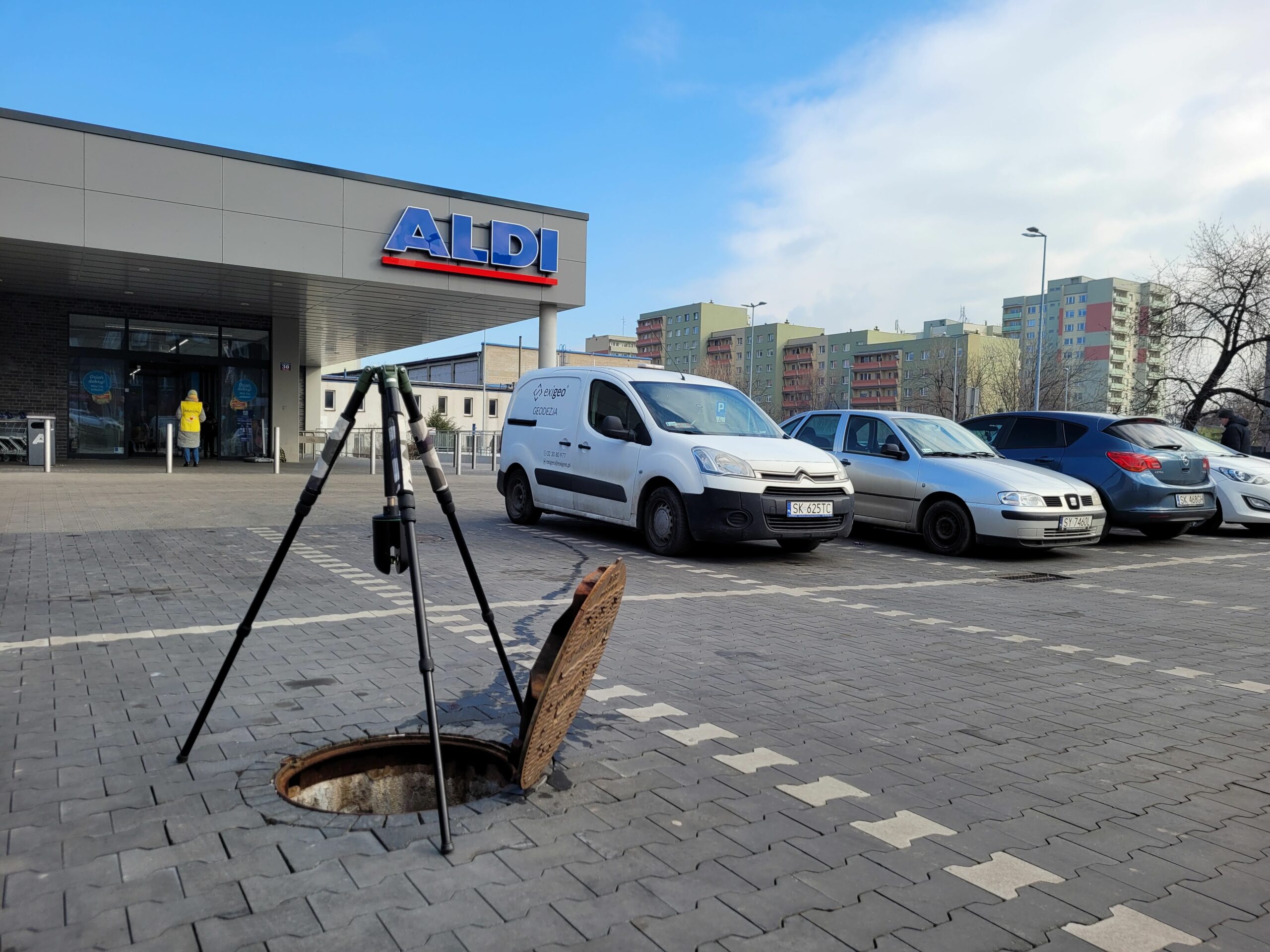

Najważniejsza grupa danych obejmuje położenie infrastruktury w terenie. Trzeba wskazać przebieg przewodów wodociągowych i kanalizacyjnych oraz punkty, w których sieć zmienia kierunek, średnicę albo sposób prowadzenia. Każdy odcinek powinien rozpoczynać się i kończyć w określonym punkcie, aby system GIS poprawnie odtworzył połączenia między przewodami i pozostałymi obiektami sieci. Kolejnym etapem inwentaryzacji sieci wod-kan jest określenie lokalizacji obiektów punktowych. W wodociągu będą to zasuwy, hydranty, komory, odpowietrzniki i przyłącza. W kanalizacji natomiast zinwentaryzować trzeba przede wszystkim studzienki, włazy, wpusty, przepompownie i wyloty. Obejmuje więc rury oraz armaturę potrzebną podczas eksploatacji.
Jakie parametry techniczne sieci wod-kan trafiają do systemu GIS?
Parametry techniczne pokazują, jak zbudowane są przewody i obiekty widoczne później w systemie GIS. Przy odcinkach sieci podaje się średnicę, materiał, długość, typ przewodu, kierunek przepływu oraz rzędne wysokościowe. W kanalizacji szczególnie ważne są spadki, rzędne dna kanału i głębokość studzienek, bo na tej podstawie można sprawdzić, czy układ grawitacyjny został prawidłowo odwzorowany. Dla studzienek zwykle podaje się rzędną włazu i dna, a dla przewodów rzędną osi albo wierzchu rury, zależnie od standardu zarządcy. Inwentaryzacja powykonawcza sieci kanalizacyjnej bez danych wysokościowych nie pokazuje, jak kanał przebiega w profilu, więc utrudnia późniejsze sprawdzanie kolizji i planowanie przebudowy.
Jakie dane opisowe elementów sieci wod-kan są potrzebne w GIS?
Każdy obiekt w systemie GIS powinien mieć dane opisowe, które pomagają odróżnić elementy o podobnym położeniu, ale innej funkcji. Do najważniejszych informacji należą typ, funkcja oraz unikalny identyfikator, który pozwala powiązać dany element z przeglądami, naprawami i kolejnymi aktualizacjami. Dzięki temu system rozróżnia hydrant nadziemny od podziemnego, studzienkę rewizyjną od połączeniowej, a przyłącze od przewodu głównego. Opis można rozszerzyć o rok budowy, właściciela, administratora, stan techniczny, datę ostatniej kontroli i źródło informacji. W obiektach wykorzystywanych podczas obsługi sieci przydaje się też numer zasuwy, rodzaj zamknięcia, typ włazu albo uwagi z przeglądu.
Jak przygotować dane do importu do systemu GIS przy inwentaryzacji sieci wod-kan?
Przed importem do GIS dane trzeba przygotować w standardzie, który przyjmie używany system. Plik powinien mieć odpowiedni format, a dane jednolity układ współrzędnych, nazwy warstw i atrybutów. Jeśli ta sama informacja raz występuje jako skrót, a raz jako pełna nazwa, baza może potraktować ją jak dwa różne wpisy. Trzeba też sprawdzić geometrię, żeby przewody nie kończyły się kilka centymetrów przed studzienką ani nie tworzyły pustych odcinków. Przed przekazaniem plików dobrze przygotować prosty opis źródeł danych i daty pomiaru. Dzięki temu zarządca wie, które informacje pochodzą z terenu, a które z dokumentacji, i może łatwiej określić, co wymaga dodatkowej weryfikacji.
Przygotowanie danych do systemu GIS wymaga zebrania informacji o przebiegu sieci, jej parametrach technicznych, danych opisowych oraz ich odpowiedniego uporządkowania przed importem. Dopiero taki zestaw pozwala stworzyć bazę, z której można wygodnie korzystać podczas rozbudowy, aktualizacji i zarządzania infrastrukturą. Jeśli chcesz mieć pewność, że inwentaryzacja sieci wod-kan zostanie wykonana zgodnie z wymaganiami systemu GIS, skontaktuj się z nami i skorzystaj z pomocy naszych specjalistów.
