Pomiary Geodezyjne Sieci i Inwentaryzacja Obiektów Hydrotechnicznych

Budujesz modele hydrauliczne, zarządzasz rozległą siecią wodociągową lub projektujesz sieci infrastruktury wod-kan?

Wiarygodne dane terenowe to czynnik, od którego zależy jakość symulacji oraz bezpieczeństwo sieci.

Jako doświadczony partner geodezyjny, specjalizujemy się w wielkoobszarowych inwentaryzacjach infrastruktury kanalizacyjnej i wodociągowej. Dostarczamy precyzyjne dane geometryczne i atrybutowe, które stanowią solidny fundament dla systemów GIS oraz zaawansowanych modeli hydraulicznych. Działamy na terenie całej Polski, wspierając największe projekty inżynieryjne.

Znasz te wyzwania?

Niska jakość danych archiwalnych?

Mapy zasadnicze lub inne dokumenty archiwalne często zawierają nieaktualne lub niekompletne informacje. Bazowanie na nich to ryzyko przyjęcia błędnych założeń projektowych. Dlatego weryfikujemy stan faktyczny w terenie, dostarczając rzetelne informacje – materiał, rzędna i średnica przewodu, stan techniczny komory podziemnej, rzuty i przekroje obiektów.

Duża skala projektu?

Inwentaryzacja tysięcy studni w krótkim czasie wymaga odpowiednich zasobów i logistyki, co często przekracza możliwości lokalnych biur. Dzięki naszemu doświadczeniu w dużych projektach sieciowych gwarantujemy terminowość i jednolity standard danych, niezależnie od skali zadania.

Konieczność integracji danych z systemem GIS?

Surowe dane to za mało. Wiedza i doświadczenie zdobyte przy budowie i aktualizacji baz danych GESUT i BDOT500 pozwala nam dostarczać wyniki w formatach dopasowanych do dowolnego oprogramowania (SHP, Geodatabase, dedykowane tabele atrybutów), co eliminuje konieczność żmudnej konwersji i usprawnia proces zasilania modelu. Dodatkowo posiadane przez nas dedykowane oprogramowanie sieciowe pozwala na bezpośrednie przesłanie oraz wykorzystanie danych od razu po ich pozyskaniu w terenie.

Trudny dostęp i wymogi BHP?

Praca w studniach i komorach wymaga nie tylko sprzętu, ale i rygorystycznego przestrzegania procedur bezpieczeństwa. Nasz zespół jest przeszkolony i wyposażony do pracy w trudnych warunkach, posiadamy własne instrukcje BHP, a wykorzystywana przez nas technologia pozwala na pomiar obiektu bez konieczności bezpośredniego wchodzenia do jego wnętrza – zapewnia to bezpieczną i efektywną inwentaryzację.

Wiarygodność modelu hydraulicznego jest wprost proporcjonalna do dokładności pomiarów terenowych.

Zakres naszych usług

Dostarczamy dane przestrzenne i atrybutowe, które stanowią fundament dla skutecznego zarządzania infrastrukturą wodno-kanalizacyjną.

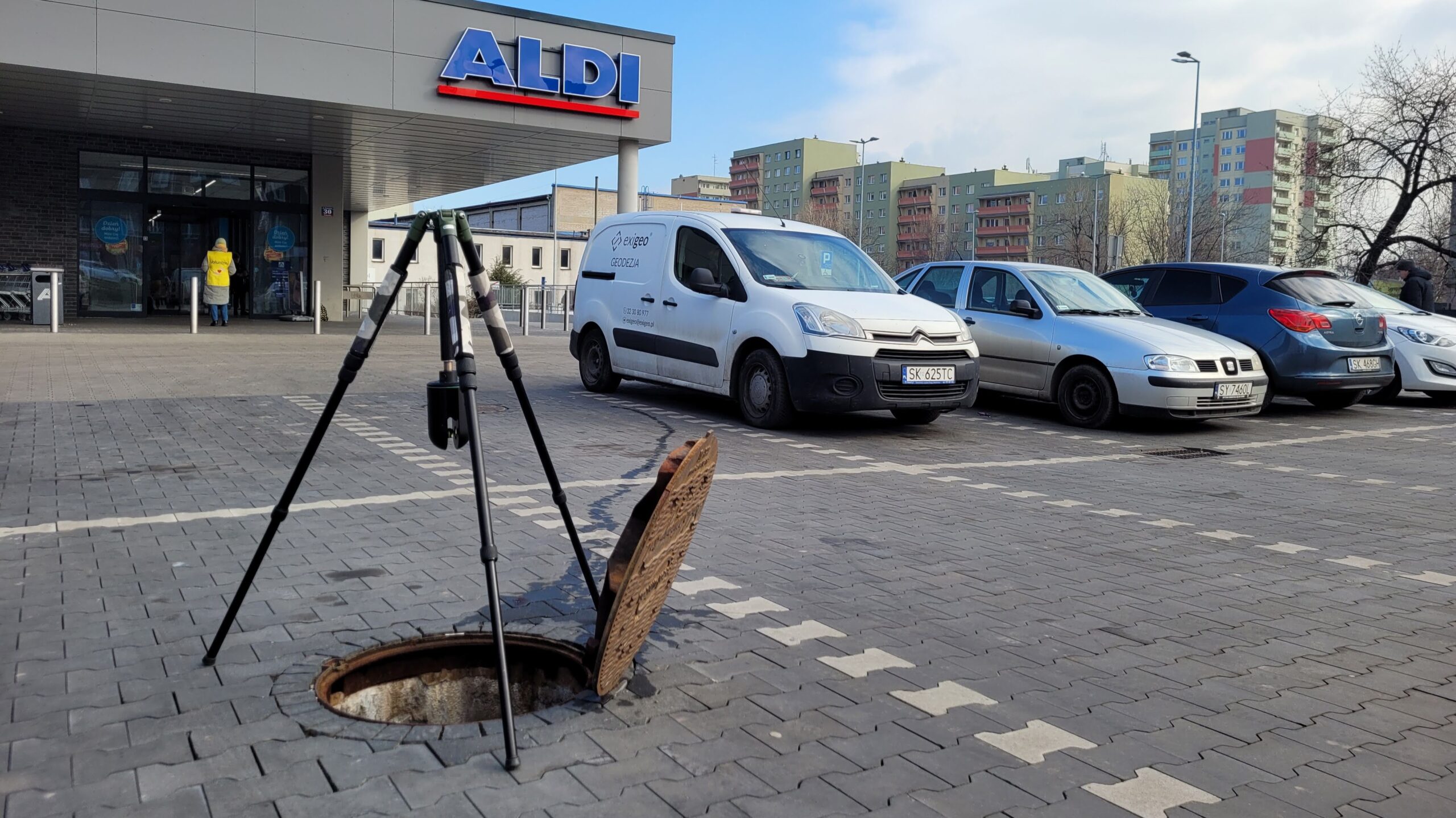

Precyzyjna inwentaryzacja uzbrojenia podziemnego to fundament każdego modelu hydraulicznego i projektu przebudowy sieci. Wykonujemy pełny pomiar geometrii studni, określając współrzędne X, Y oraz rzędne Z włazu i dna. Nasze opracowania obejmują pomiar kinety, spocznika oraz określenie rzędnych i średnic wszystkich wlotów i wylotów przewodów. Dokumentujemy również materiał wykonania oraz stan techniczny obiektu, tworząc standardowe karty studni wzbogacone o dokumentację fotograficzną wnętrza. Takie podejście eliminuje błędy na etapie modelowania przepływów i gwarantuje poprawność późniejszych prac wykonawczych.

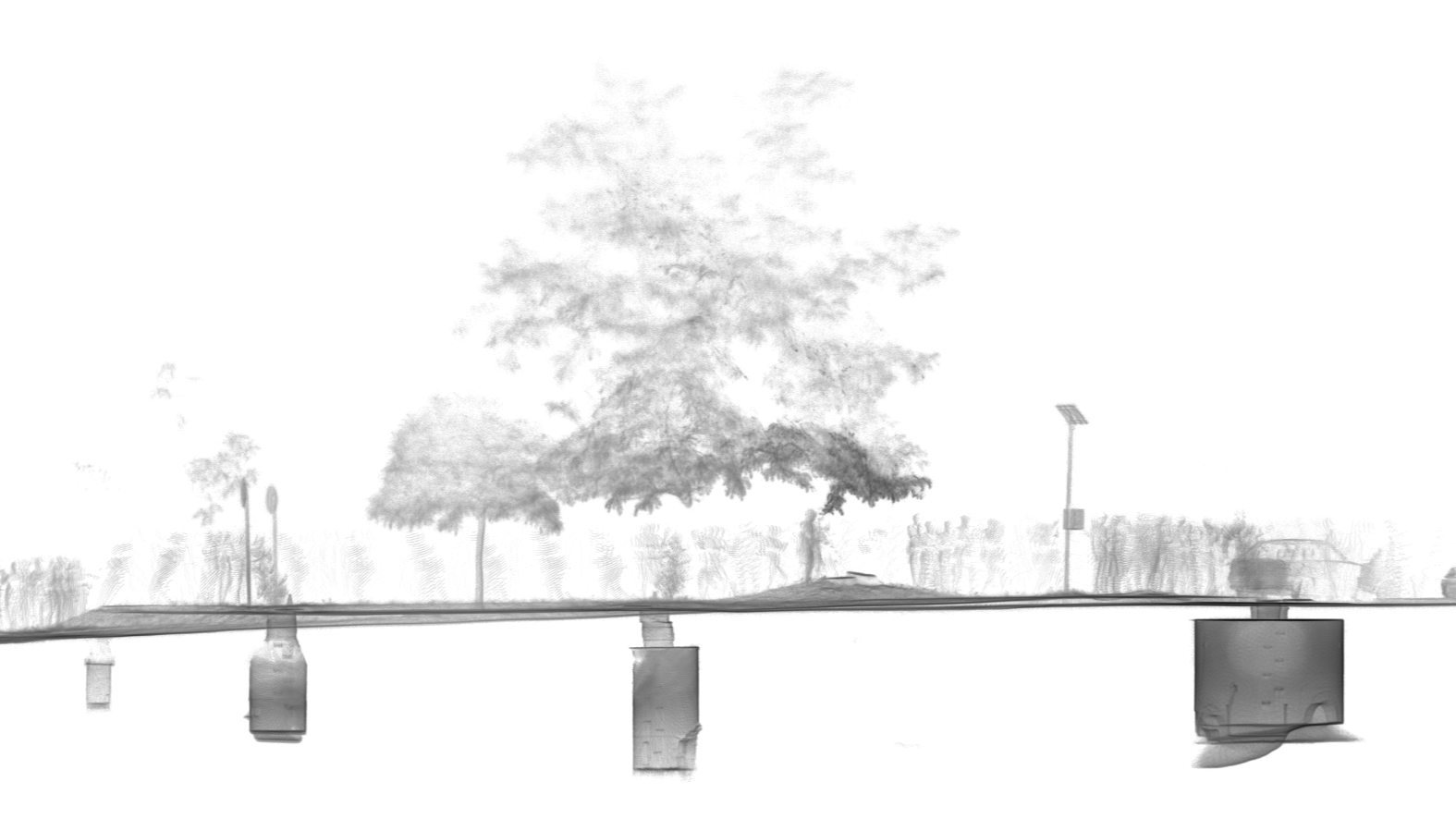

Punkty węzłowe sieci często wymagają szczególnej uwagi. Realizujemy inwentaryzacje skomplikowanych obiektów podziemnych, mierząc geometrię przelewów, krawędzi przelewowych oraz instalacji sterujących przepływem. Dzięki wykorzystaniu technologii skanowania laserowego 3D jesteśmy w stanie bezinwazyjnie odwzorować geometrię obiektów o nieregularnych kształtach bez ryzyka pominięcia istotnych detali.

Dokonujemy pomiarów geometrycznych zbiorników otwartych oraz zamkniętych, dostarczając dane o rzeczywistym kształcie płaszcza, ewentualnych deformacjach czy odchyłkach konstrukcji od pionu. Weryfikujemy pojemność zbiornika oraz rzędne wskazanych punktów. Nadliczbowość danych pozwala na wykrycie nawet najmniejszych zmian w strukturze obiektu

Tworzymy mapy obrazujące ukształtowanie dna zbiorników wodnych, rzek oraz portów. Dzięki naszym opracowaniom, klienci otrzymują rzetelną informację o głębokości i budowie dna akwenu – jest to niezbędne przy projektowaniu infrastruktury hydrotechnicznej lub określeniu objętości zbiornika. Dane te integrujemy z naziemnymi pomiarami brzegów, tworząc spójny model całego obszaru. Wyniki prezentujemy w formie czytelnych tabel objętościowych oraz map batymetrycznych.

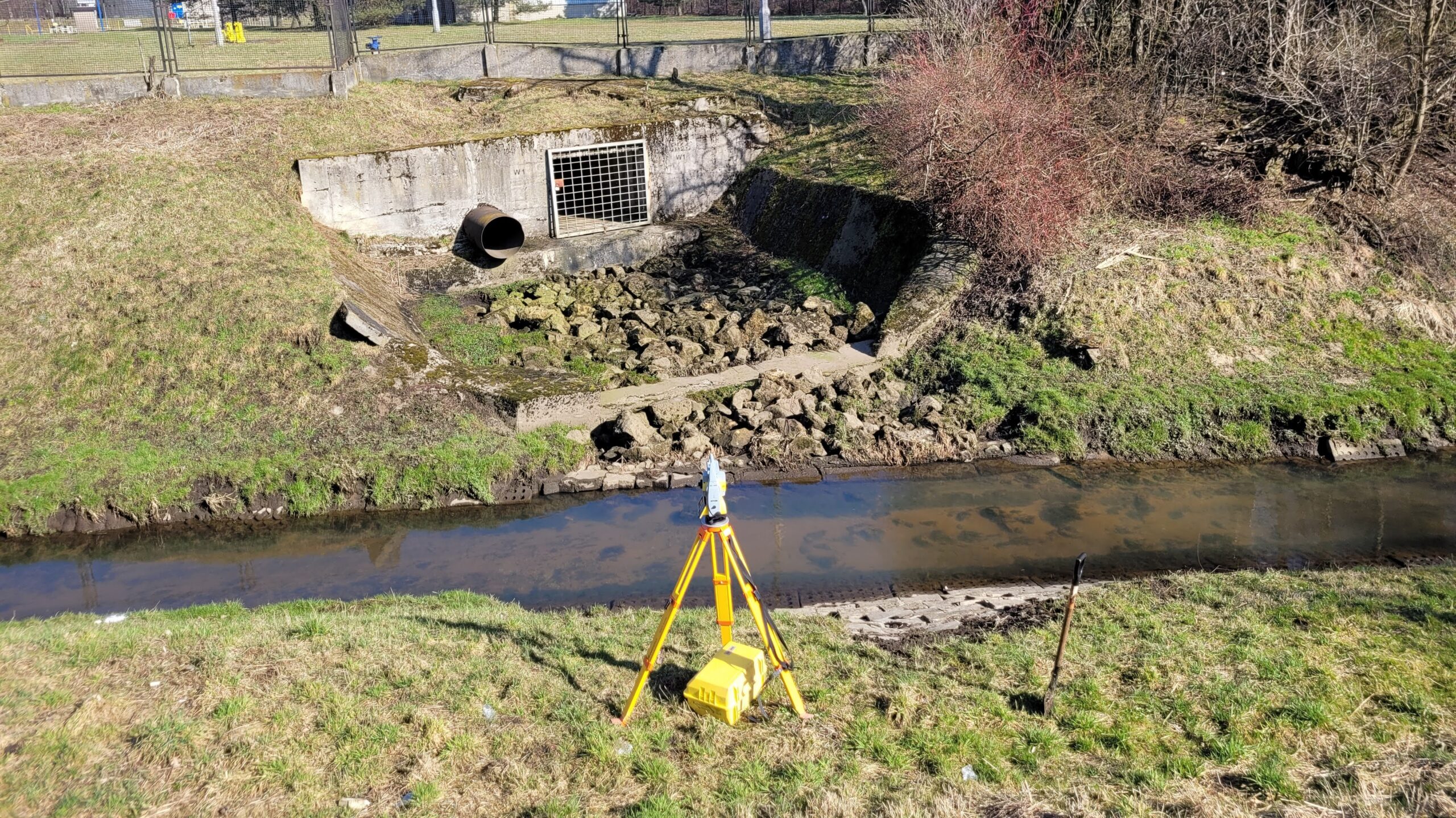

Inwentaryzujemy infrastrukturę towarzyszącą, mającą wpływ na hydraulikę cieków wodnych. Nasze pomiary obejmują geometrię światła przepustu, rzędne dna na wlocie i wylocie oraz inwentaryzację przyczółków, skrzydeł i łożysk. Dostarczamy dane o spadkach i przekrojach, które są kluczowe dla obliczeń przepustowości. Nasze usługi obejmują również okresowe pomiary kontrolne osiadań i przemieszczeń, co pozwala na wczesne wykrycie zagrożeń związanych z naruszeniem struktury obiektu.

Weryfikujemy istnienie oraz dostępność wszystkich elementów infrastruktury technicznej, takich jak przepusty, śluzy czy zastawki, tworząc mapę przeglądową cieku. Badamy faktyczny stan utrzymania rowów i koryt rzecznych, identyfikując miejsca zatorów oraz degradacji skarp, które mogą wpływać na ich przepustowość. Nasze pomiary mogą obejmować nie tylko geometrię i przebieg koryta, ale również inwentaryzację zagospodarowania terenu przyległego. Wykorzystujemy dane z nalotów fotogrametrycznych oraz pomiary bezpośrednie, aby dostarczyć pełny obraz zlewni w formacie cyfrowym.

Wykonujemy pomiary profilu poprzecznego i podłużnego koryt rzecznych. Przekroje to stosunkowo szybka i prosta metoda pozwalająca na dokładne odwzorowanie terenu. W trakcie prac terenowych mierzymy między innymi punkty charakterystyczne, zmiany materiału podłoża, poziom lustra wody czy koronę skarpy.

Exigeo, infrastruktura sieciowa w cyfrowym wymiarze

Skontaktuj się z nami i sprawdź, jak możemy uprościć obsługę geodezyjną Twoich projektów.
